全有機炭素測定装置(TOC計・全有機体炭素計）
TOC-2300/2350
高感度、低価格、低ランニングコストを実現！
『光触媒酸化チタン酸化法』採用の全有機炭素測定装置（TOC計）
タッチパネルタイプとPCタイプをラインアップ
TOC計（全有機体炭素計）は、水中の有機物を有機体炭素の総量（炭素量）として測定する分析機器です。
TOC測定における『光触媒酸化チタン酸化法』は、酸化チタンを含む懸濁液に有機物を加え、安全性の高い近紫外線（主波長380nm）を照射しながら空気を懸濁液に通気してかきまぜを行い、有機物を二酸化炭素に酸化する方法です。
【本法は上水試験方法に採用されています】
※国や地域によって販売状況や製品・サービスが異なりますので、具体的なご要望・ご質問については、総代理店である日立ハイテクアナリシスの窓口までお問い合わせください。
※「この動画は再生できません」と表示されている場合は、スーパーリロードをお試しください。
[Windows：Ctrl+F5 / Mac：Command+Shift+R
製品の特長
1.正確なTOCを効率良く測定！
試料中には一般的にIC（無機炭素）も含まれています。
例）TOC（全有機炭素）＝TC（全炭素）-IC（無機炭素）
正確なTOCの測定には、このICの処理が重要です。
【一般的な測定法】
- TCとICを別々に測定してから差し引き計算にて算出
- 試料に酸を加え通気を行いあらかじめICを除去（酸性曝気法）した後、TOCを測定
【TOC-2300/2350の場合】
1回のサンプリングでICとTOCを連続測定※するため、正確なTOCを効率良く測定することが可能です。
（※ICが完全に除去された点（終点）を検出したのちTOCを測定しています。）
2.日本薬局方にも対応した高感度化を実現！
定量下限値10ppbを達成。
第十八改正日本薬局方規定の装置条件をクリアしています。
米国薬局方（USP）、欧州薬局方（EP）にも対応しています。
3.優れた経済性、メンテナンス性！
- 高価な白金触媒や高純度空気（ガスボンベや配管）が不要です
- 酸化剤を使わず有害な廃液を排出しません
- 1測定あたり約11円とたいへん経済的です ※
（※約1ppmのサンプルを10検体/日、週1回測定する場合）
4.見やすい！かんたん！使いやすい！
【TOC-2300/2350共通】
- 標準で7サンプルの連続測定が可能
- 日常のメンテナンスは試薬の補充や交換のみ
- 定期交換部品（近紫外線ランプ等）は全て装置前面に配置
- 操作はわかりやすい日本語表示
- 60検体サンプルチェンジャ構成も可能。（オプション）
【TOC-2300】
- 7.5インチカラータッチパネル
- サーマルプリンタ内蔵
- PCとLAN接続してブラウザソフトで結果の閲覧が可能
- オプションソフト「TOCみえみえ」により、USBメモリに保存したデータをPCで表示、印字、再計算が可能
【TOC-2350】
- PC操作でレポート作成が簡単
- TFT液晶モニタ
- Excel/Word標準付属
- インクジェットカラープリンタ
【TOC-2300】測定条件設定
【TOC-2300】測定結果
適用例
-
・洗浄効果の評価（洗浄バリデーション）
製薬業の製造設備における洗浄工程は、薬物や洗浄剤の残留による汚染や異物混入を防止する観点から極めて重要なプロセスであり、洗浄後の残留物が許容限度以下であることを確認するために洗浄バリデーションが実施されます。
詳細はこちら
洗浄バリデーションにはリンス法（洗浄工程の最終リンス液を測定する方法）およびスワブ法（製造設備の一部を拭き取り、純水に抽出して測定する方法）がありますが、一般的には残留物をより確実に検出できるスワブ法が推奨されています。 -
・水道水および井戸水の測定
水道水は、水道法第 4 条に基づく水質基準として 50 項目の検査項目が設定されており、各水道事業所等による検査が義務づけられています。
詳細はこちら
その検査項目の一つとして TOC が設定されており、TOCの水質基準値は 3mg/L 以下と規定されています。 -
・精製水（純水）の測定
精製水（純水）の純度管理として TOC が広く使用されています。
詳細はこちら
特に日本薬局方においては、精製水および注射用水の純度試験として、平成 23 年より過マンガン酸カリウム還元性物質から TOC に変更され、0.50mg/L 以下が管理値として規定されています。 -
・ミネラルウォーターの測定
ミネラルウォーターの有機物等に関する規格基準としては、食品衛生法に基づき制定された「食品、添加物等の規格基準」（昭和 34 年厚生省告示第 370 号）に、原水の規格項目として過マンガン酸カリウム消費量が規定されています。
詳細はこちら
従って現状 TOC に関する規定はありませんが、昨今では水道水の水質基準や、日本薬局方における精製水、注射用水などの純度試験が過マンガン酸カリウム法から TOC に変更されており、ミネラルウォーターも将来的に TOC に移行することが予想されます。
仕様
| TOC-2300 | TOC-2350 | |
|---|---|---|
| 外観 | |
|
| 酸化方式 | 光触媒酸化チタン酸化方式 | |
| 検出方式 | 非分散赤外吸収方式（NDIR） | |
| 測定項目・範囲 | TOC：0.01ppm～500ppm（0.05～50μgC） | |
| TC・IC：TOC検量線から算出した参考値 | ||
| 測定時間 | 5～15分／1分析 | |
| サンプリング方式 | シリンジによる自動サンプリング | |
| 試料採取量 | 0.1～5mL | |
| サンプリングポート数 | 7ポート | |
| 近紫外線ランプ | ブラックライト6W（主波長：380nm） | |
| 精度 | CV 3％以内（試料量5mL、1ppmの測定において） | |
| 表示器 | 7.5インチカラー液晶タッチパネル | TFTカラー液晶表示器 |
| 測定結果記憶数 | 約100データ | 1GBあたり約80,000データ（1測定5分として計算） |
| 結果表示単位 | ppb、ppm | |
| 計算機能 | 濃度計算、再計算、統計計算 | |
| コンディションファイル | 6ファイル設定可能 | |
| 検量線の作成数 | 6種類記憶可能 | |
| 検量線多点校正 | 最大6点選択可能 | |
| サンプルファイル | 99ファイル登録可能 | |
| プリンタ | サーマルプリンタ内蔵 ロール感熱紙 幅58mm | A4サイズ用紙用インクジェットカラープリンタ |
| 外部出力 | USB 1ポート（USBメモリ専用） LAN 1ポート（ネットワーク接続用） |
パソコンユニットの仕様による |
| 電源 | AC100V±10% 50/60Hz 約180VA | AC100V±10% 50/60Hz 約310VA（※） |
| 大きさ・重さ | 230W×420D×520H（mm） 約15kg | 1800W×600D×400H（mm） 約26kg（※） |
| 価格（税別） | 2,940,000円～ | 3,151,000円～ |
| （※）パソコンユニットとして使用するパソコン、ディスプレイ、およびプリンタ等は予告なく仕様の変更をさせていただく場合がありますので、消費電力、大きさ・重さは参考値とさせていただきます。 | ||
オプション

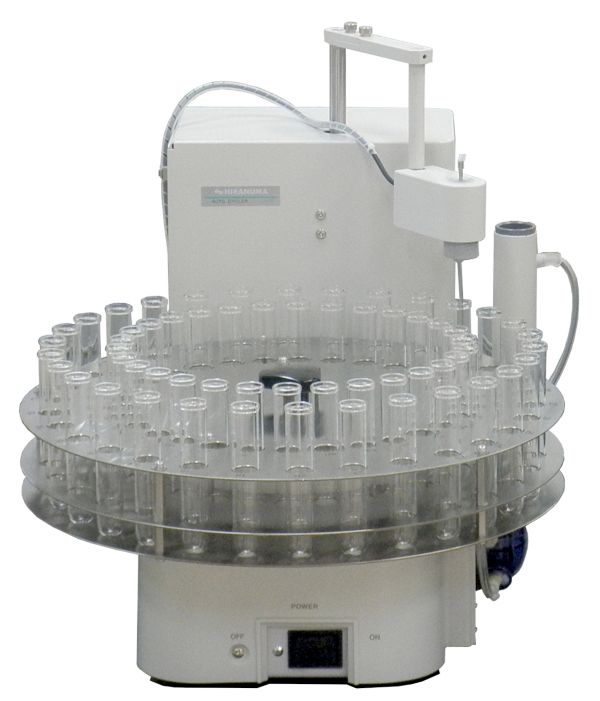

- サンプルチェンジャ ASC-2360 （60検体用）

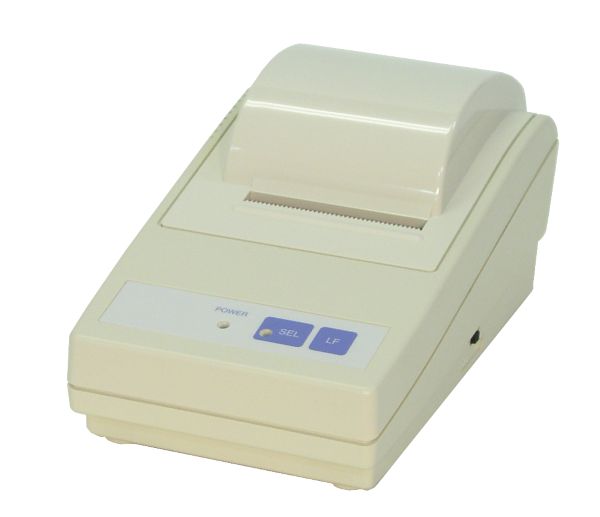

- ドットインパクトプリンタ PR-302B
| 製品名 | 特長・メリット |
|---|---|
|
サンプルチェンジャ
|
「多検体の連続測定を、もっとスムーズに」 TOC分析の効率化を追求した、最大60検体対応のサンプルチェンジャです。 ● 大量サンプリング対応: 60本の検体をセット可能。夜間の無人運転や、ルーチンワークの負担を大幅に軽減します。 ● 省スペース設計: 設置面積を抑えつつ、多検体処理能力を確保。限られたラボスペースを有効活用できます。 ● 運用の一元管理: TOC計本体と高度に連携し、洗浄時間や自動電源遮断までの時間の設定ができます。 |
|
ドットインパクトプリンタ
|
「確実な記録を、長期にわたって保存」 分析結果を測定ごとに印字できる、信頼性の高いドットインパクト方式プリンタです。 ● 高い保存性: 感熱紙とは異なり、経年劣化による印字消失が少ないため、長期の記録保存に最適です。 |
導入メリット
TOC 計は測定プロセスを機器側で統一化できるため、担当者によるばらつきを低減します。測定条件が常に一定となり、品質保証や工程管理に必要な信頼性の高いデータを安定して取得できます。
前処理・計算などの手間が省け、オペレーターの作業量を大きく削減できます。分析担当者の負荷を下げるだけでなく、測定業務の属人化も緩和し、担当者のスキル差による誤差発生を抑制できます。
TOC 計は装置内で酸化・検出・計算を一貫処理するため、再現性の高い定量データを取得できます。工程評価・水質管理・トラブル分析などで信頼できる数値を残せるため、管理指標として活用しやすくなります。
よくある質問
試料と酸化チタンを混和し安全性の高い近紫外線を照射して、試料中の有機物を二酸化炭素CO2に分解します。発生したCO2の量を高感度な検出器で測定し、炭素量に換算する仕組みです。高価な白金触媒やガスボンベ・配管が不要で、酸化剤も使いませんので経済性や安全性に優れています。
